柴油发电机组尾气净化系统

一、产品介绍：SFD80D

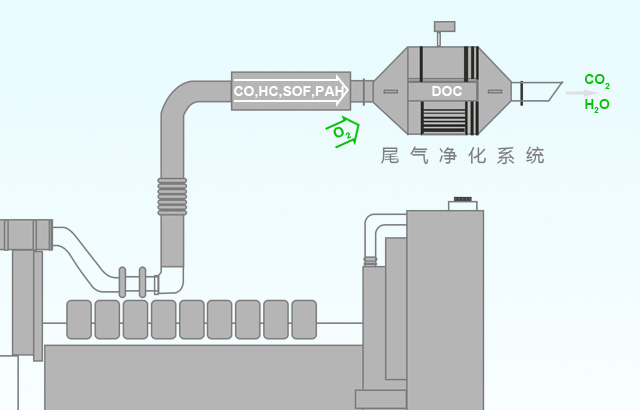

产品SFD80D型柴油发电机组尾气净化系统，采用现有较精湛的捕集技术，实现对柴油发电机组尾气的净化处理，原理如下：

1.本系统利用壁流式陶瓷滤芯DPF的特征，将黑烟颗粒捕集在陶瓷滤芯的内部通道内，以达到排放尾气去除黑烟的目的。
2.当发电机运行一定周期后尾气背压将逐渐升高；当达到10KP时，机械旁通将自动打开；当超过10KP时，务必手动拉开手动阀门来降低发电机尾气背压，待停机后对壁流式陶瓷滤芯DPF进行再生处理。
3.该系统能除去尾气中的黑烟颗粒物（PM），去除效率80-90%；该系统具有一定的消音功能。

二、系统主体组成
该系统主体由进出气口整体件1套，DPF组件4套，机械旁通2套，压力表1套组成。

三、产品技术参数：

四、系统组装和安装
1.系统组装
（1）拆下顶盖螺栓，取下顶盖。
（2）双手紧握DPF组件把手，垂直提到进出气口整体件正上方，对准进出气口整体件内的孔，竖直放下。（注：接触面在组装前必须连续＜不能出现断点＞均匀涂上足够厚度的高温密封胶）
（3）在进出气口整体件上方安装口四周均匀涂上足够厚度的高温密封胶，盖上顶盖，装好螺栓，组装完毕。

2.系统安装
（1）将该系统进出气口均匀涂上高温密封胶，装在发电机原消音器位置。
（2）拧紧连接螺栓，安装完毕。

五、系统操作
（1）发电机工作时，净化设备自动工作。
（2）发电机关闭时，净化设备自动停止工作。
（3）随着净化设备工作，捕集器DPF捕集黑烟，滤芯内的黑烟颗粒逐渐累积，背压逐渐升高，当背压超过物理旁通的设定值时，物理旁通自动打开，此时表示需要清理捕集器滤芯，待发电机工作结束后，需拆下捕集器清洁滤芯。
